石墨烯柔性薄膜壓力傳感器

   1.產品介紹

石墨烯柔性薄膜壓力傳感器是通過精密印刷工藝，將石墨烯壓阻漿料、銀漿等材料轉移到柔性薄膜基材上，經干燥固化制作而成。傳感器在受到壓力時，電阻隨壓力增大而減小，其壓阻特性表現為電阻與壓力呈冪函數關系，電阻倒數與壓力呈近似線性關系，只需萬用表即可測出傳感器的基本特性，也可以通過軟硬件對數據進行處理轉換，測試相應力值。

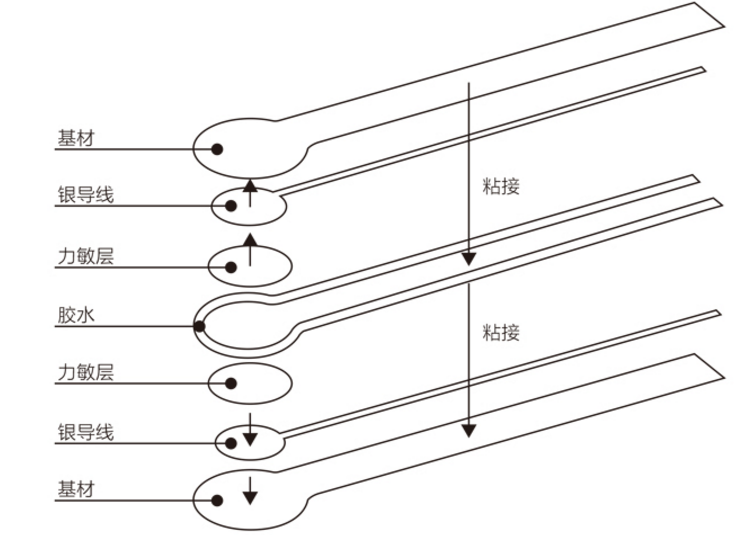

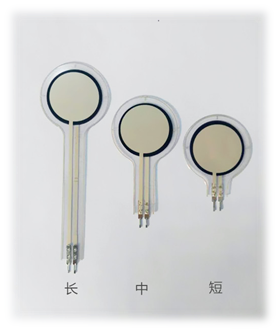

2.傳感器外形/結構

3.產品特點

           1)薄而柔韌；

2)簡單易用；

3)測試穩定；

4)性價比高；

5)量程可選。

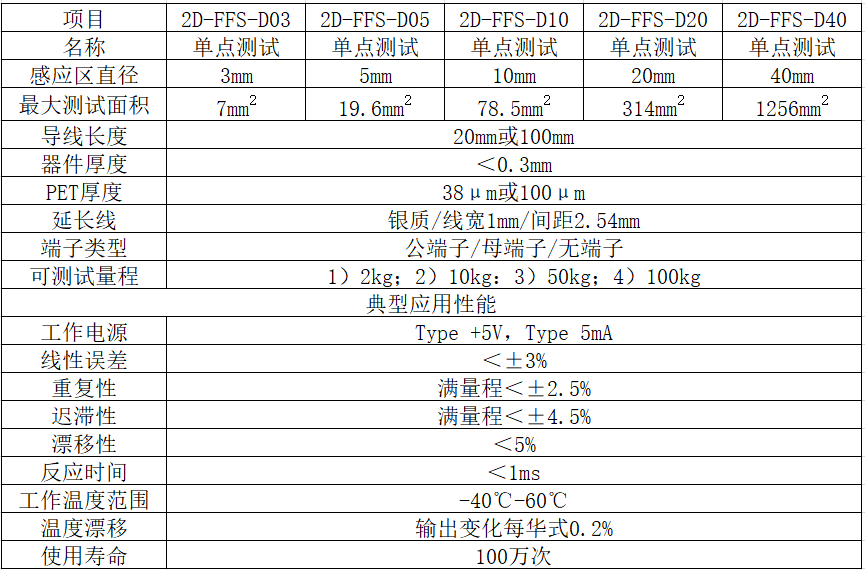

4.基本參數

5.產品的特性曲線

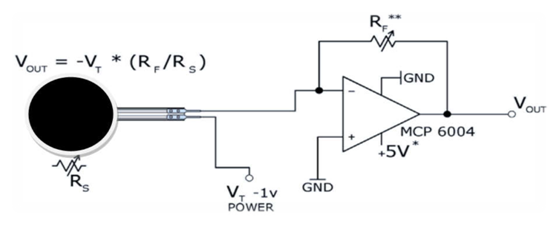

6.推薦電路

 保證電壓穩定；

 參比電阻RF在1kΩ至100kΩ之間，具體視情況而定；

 傳感器靜態電阻一般在1MΩ以上；

 建議最大電流為2.5mA。

7.適用領域

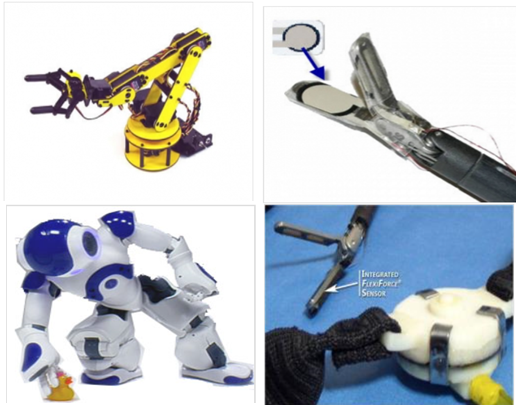

運動領域—檢測人體運動過程中具體部位的壓力分布和變化；

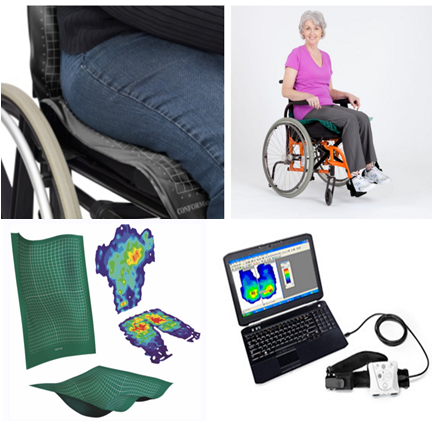

健康領域—坐姿分析，步態分析與矯正等；

產品設計與評估—界面壓力測試與評估；

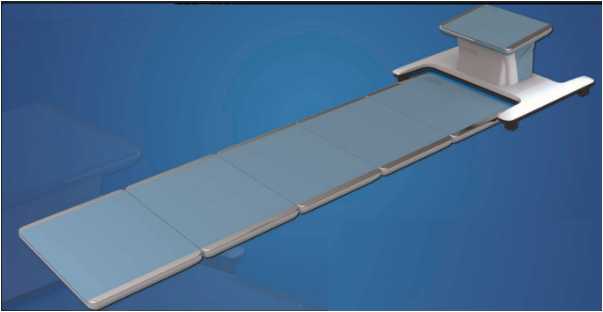

安全監控—安全毯，檢測嬰兒、病人或殘疾人等所處狀態；

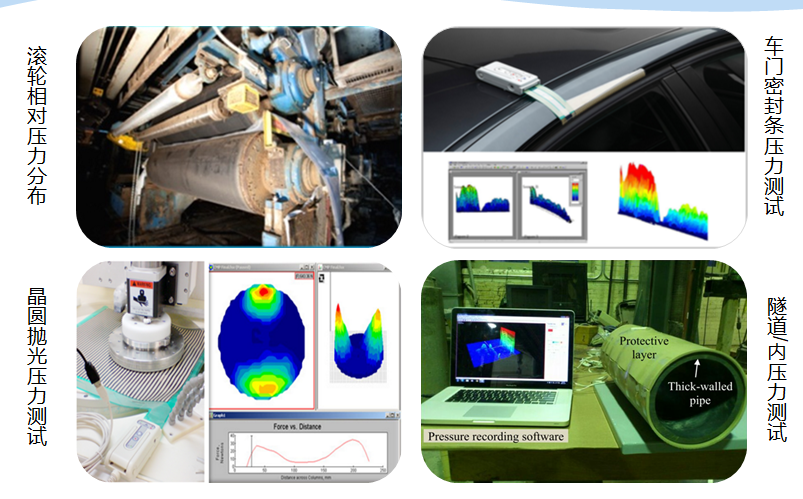

工業檢測—柱面截面、側面壓力檢測，平面平整度檢測；

創新設計與科研實驗。
